定位组件
定位方格
| 长度（毫米） | 宽度（毫米） | 高度（毫米） |
|---|---|---|
| 200 | 175 | 50 |
- 槽结构的多种锁定和定位方式
- 上部预先设置了后续拼接定位板的孔位。
| 长度 (毫米) | 宽度 (毫米) | 高度 (毫米) |
|---|---|---|
| 75 | 75 | 150 |
- 当支撑部件固定或不同部件以足够强度连接时，就需要进行这种连接。
- 主要用于固定桌子和底座

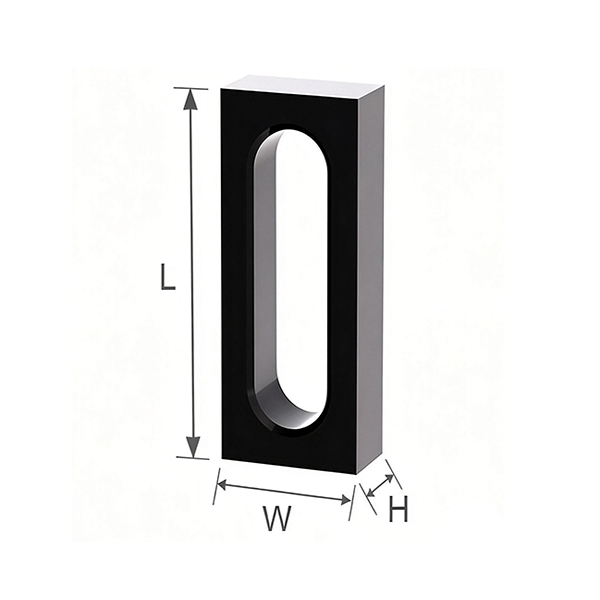

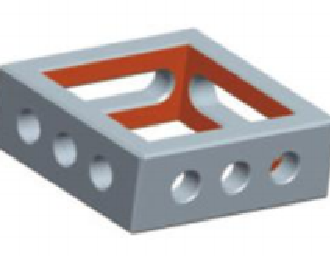

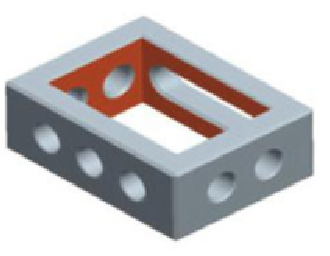

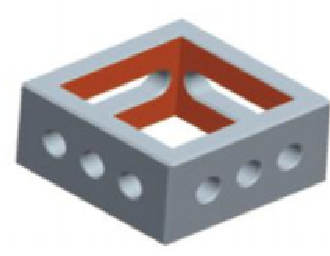

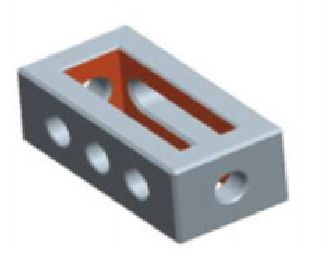

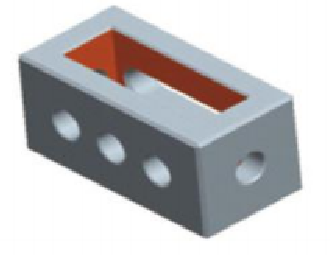

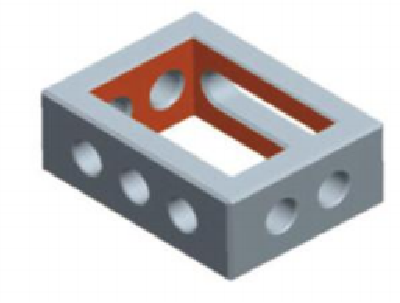

定位方框
| D28系列 | 长度（毫米） | 宽度（毫米） | 高度（毫米） |
| 75 | 75 | 50 | |
| D16系列 | 长度（毫米） | 宽度（毫米） | 高度（毫米） |
| 40 | 40 | 25 |
| D28 系列 | 长度 (mm) | 宽度 (mm) | 高度 (mm) |
| 175 | 75 | 50 | |
| D16 系列 | 长度 (mm) | 宽度 (mm) | 高度 (mm) |
| 90 | 40 | 25 |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 175 | 175 | 50 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 90 | 90 | 25 |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 175 | 175 | 50 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 90 | 90 | 25 |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 175 | 175 | 50 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 90 | 90 | 25 |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 275 | 175 | 50 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 140 | 90 | 25 |

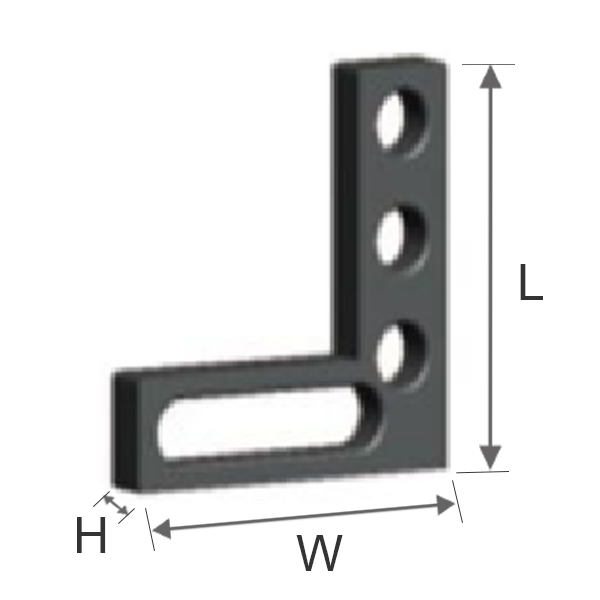

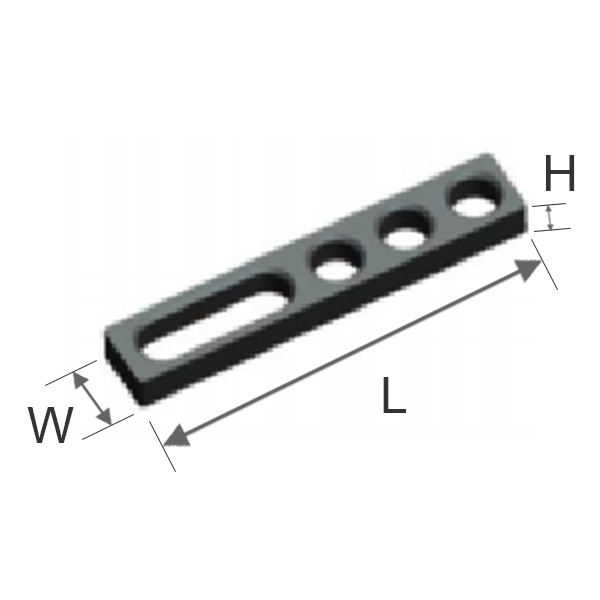

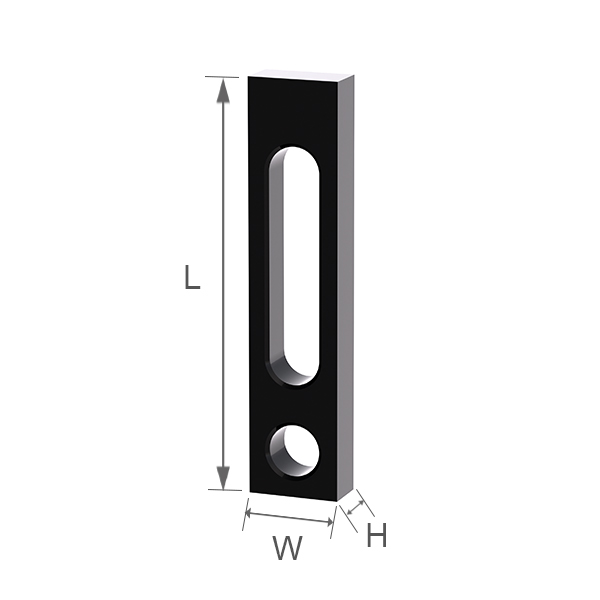

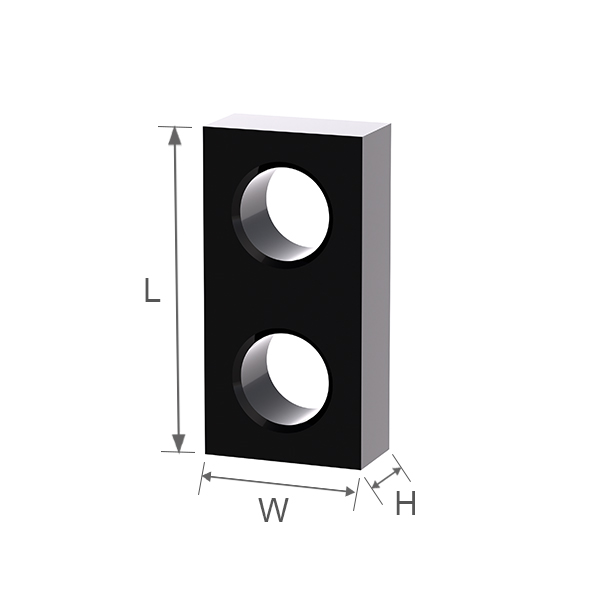

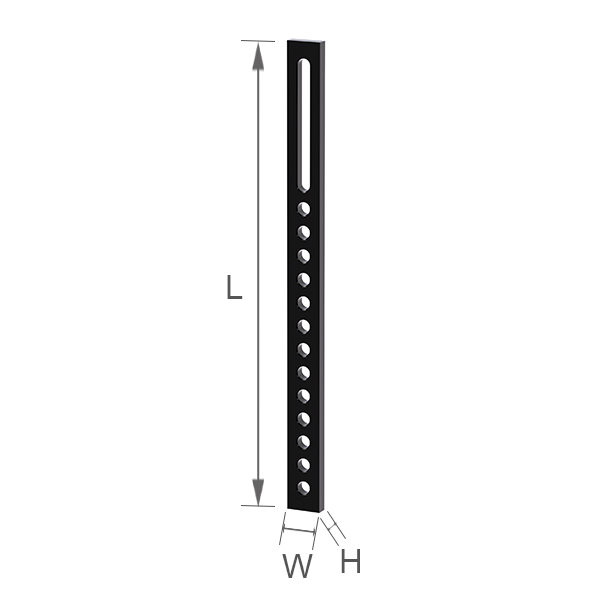

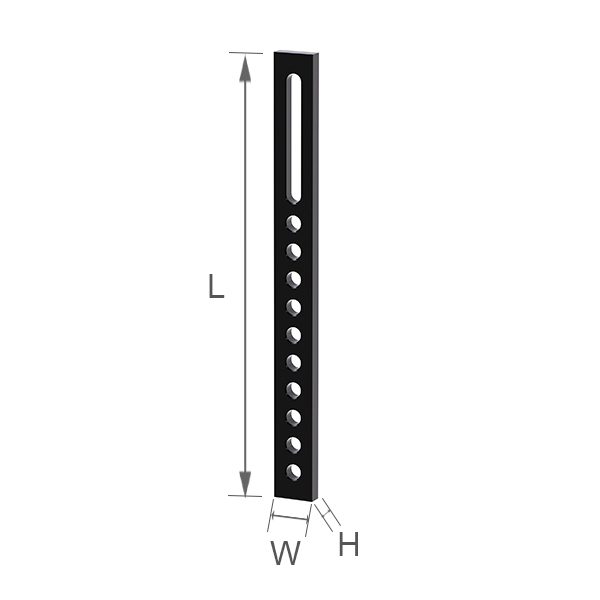

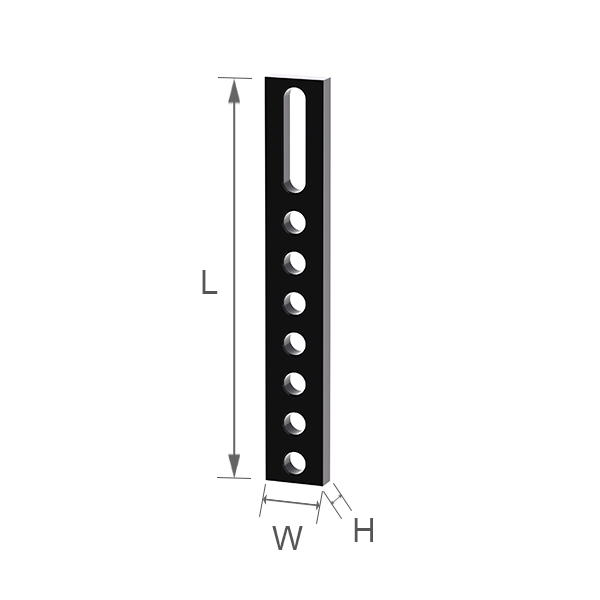

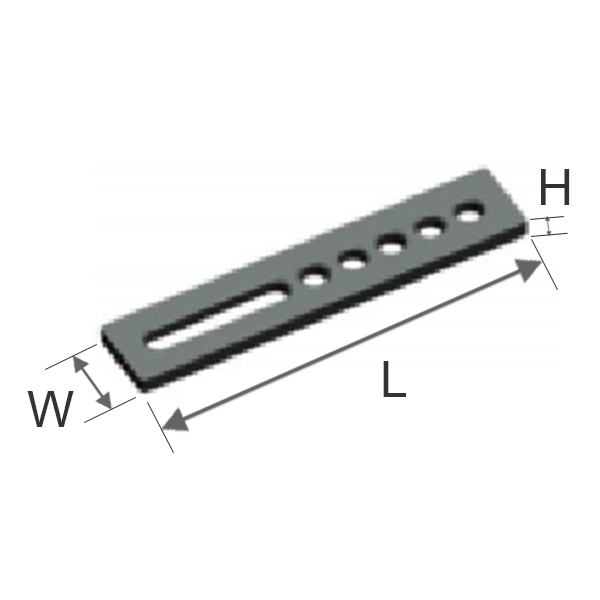

定位尺
定位尺有两个工作面，分别具有以下功能：
夹具台和所有配件均可进行任意调整和精确定位。
调整量为 25 毫米的整数倍。
可用于 45°、90°、135°、180° 定位和夹紧。
可用于安装带关节固定盘的快速夹具。
定位尺 D28 系列
| L (mm) | W (mm) | H (mm) |
| 100 | 50 | 25 |
| L (mm) | W (mm) | H (mm) |
| 150 | 50 | 25 |
| L (mm) | W (mm) | H (mm) |
| 225 | 50 | 25 |
| L (mm) | W (mm) | H (mm) |
| 300 | 50 | 25 |
| L (mm) | W (mm) | H (mm) |
| 500 | 75 | 25 |
| L (mm) | W (mm) | H (mm) |
| 800 | 75 | 25 |
| L (mm) | W (mm) | H (mm) |
| 1000 | 100 | 25 |
定位尺 D16 系列
| L (mm) | W (mm) | H (mm) |
| 100 | 50 | 25 |
| L (mm) | W (mm) | H (mm) |
| 150 | 50 | 25 |
| L (mm) | W (mm) | H (mm) |
| 225 | 50 | 25 |
| L (mm) | W (mm) | H (mm) |
| 300 | 50 | 25 |

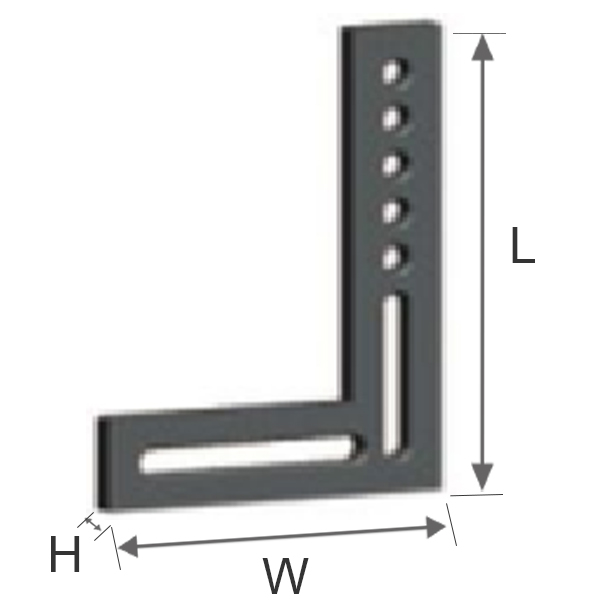

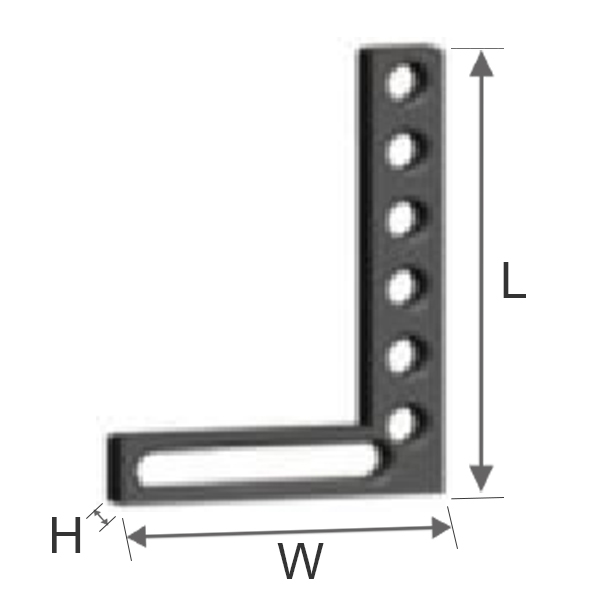

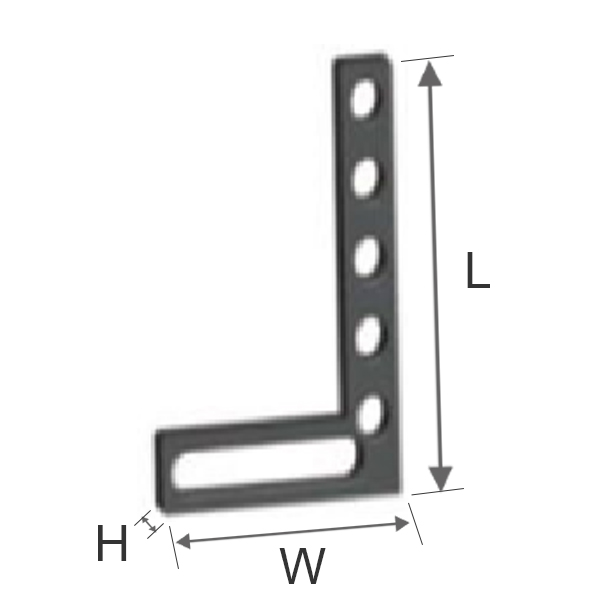

平面正方形
- 可进行任意调整和精确定位。
- 可用于 45°、90°、135°、180° 定位和夹紧。
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 175 | 175 | 25 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 90 | 90 | 12 |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 275 | 225 | 25 |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 325 | 225 | 25 |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 500 | 375 | 25 |

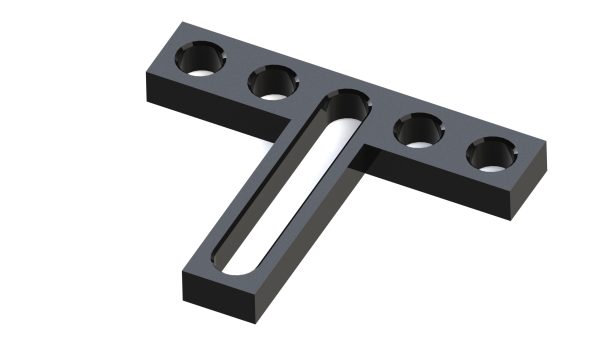

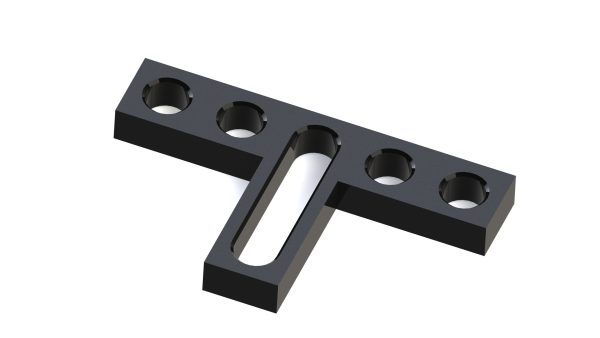

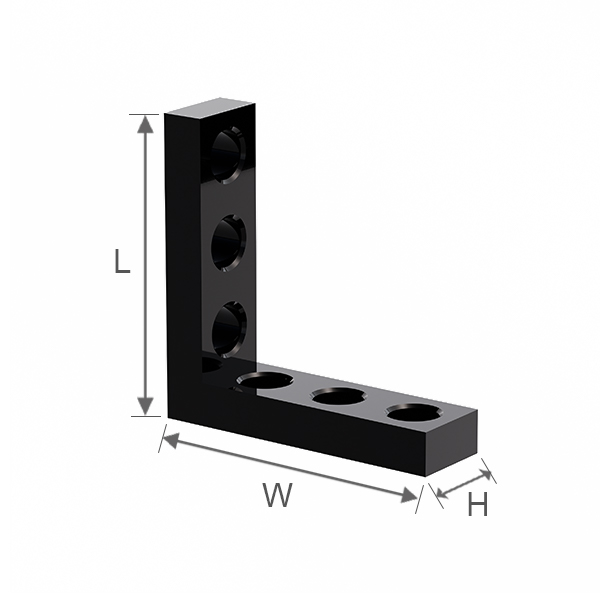

T型角度尺
| 规格 (mm) | 250 × 150 × 25 |
| 250 × 200 × 25 |

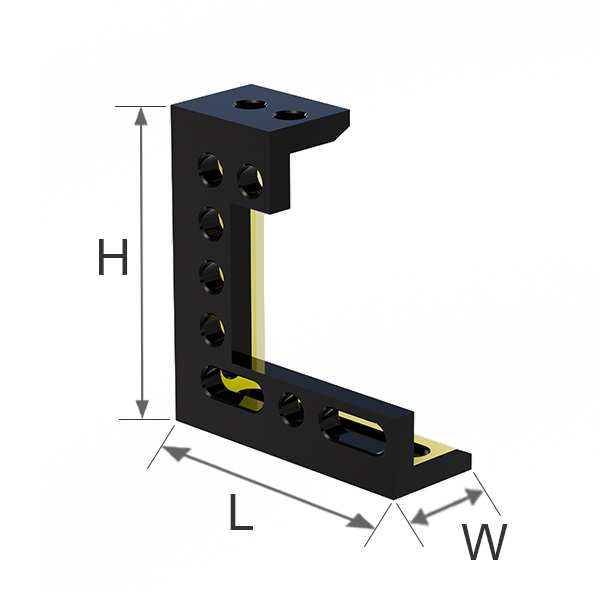

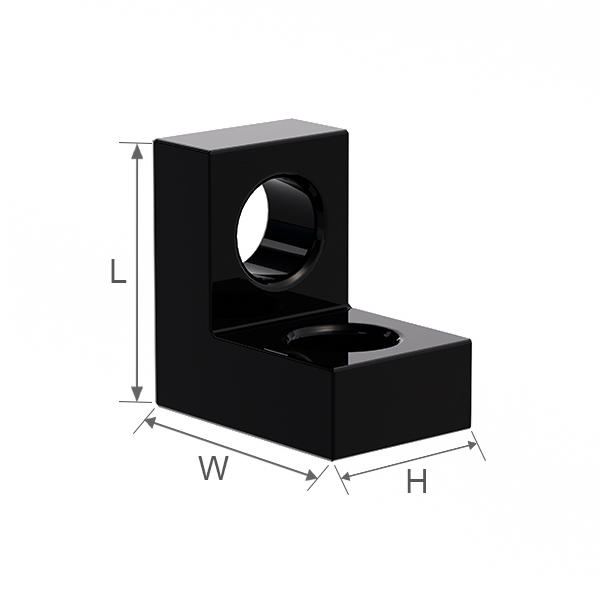

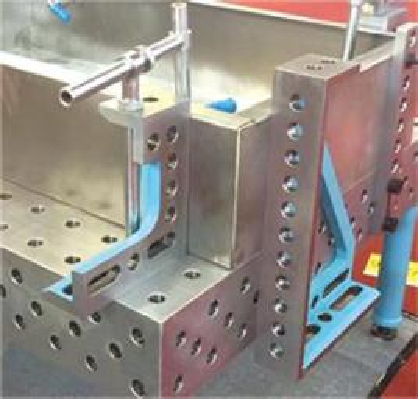

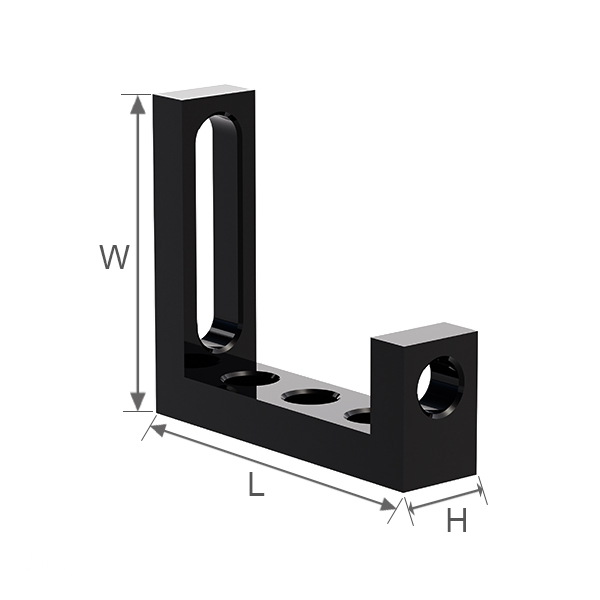

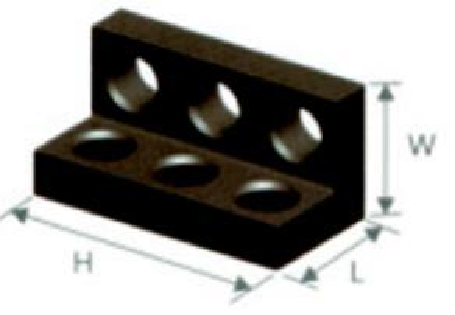

支撑角
- 固定孔位锁定或可调定位固定锁定
- 三个方向固定的角铁可以形成灵活的连接方式。
- 槽孔位置便于连接和微调
- 标准90度直角可用于垂直主基础定位
- 将固定装置延伸至周围支撑结构
- 整个铸模美观、稳定且耐用。
- 可以进行任意调整和精确定位
- 平放可用作大尺寸定位
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 275 | 100 | 300 | |
| 275 | 100 | 300 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 150 | 50 | 200 | |
| 150 | 50 | 200 | |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 375 | 100 | 600 | |
| 375 | 100 | 600 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 200 | 50 | 400 | |
| 200 | 50 | 400 | |
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 375 | 100 | 800 | |
| 375 | 100 | 800 | |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 400 | 50 | 600 | |
| 400 | 50 | 600 | |

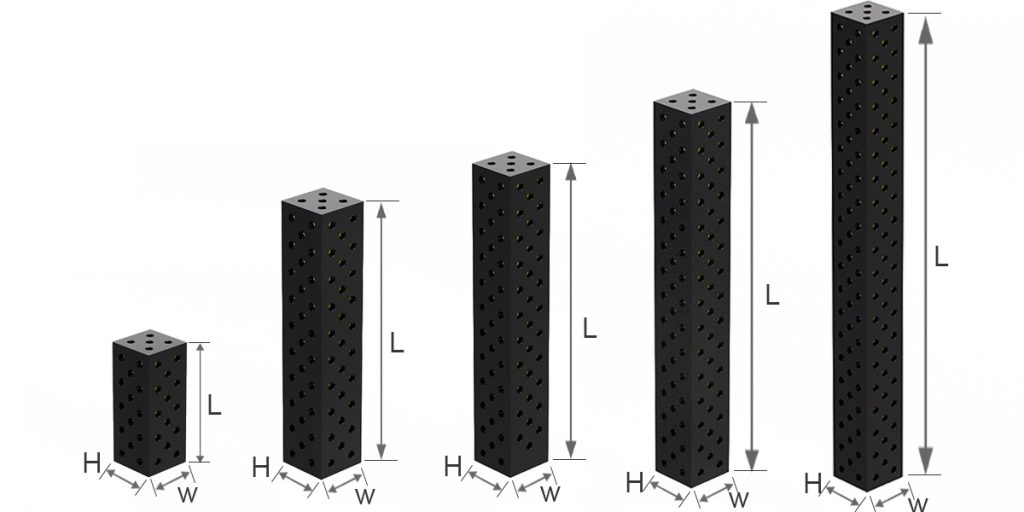

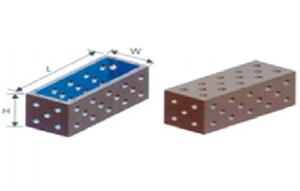

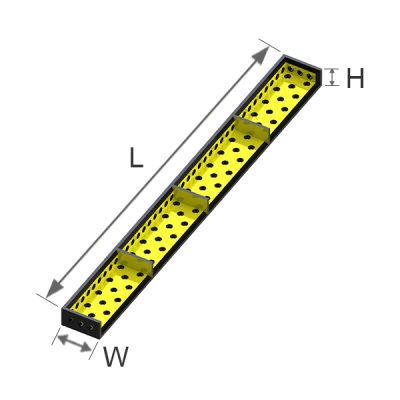

U 方形盒

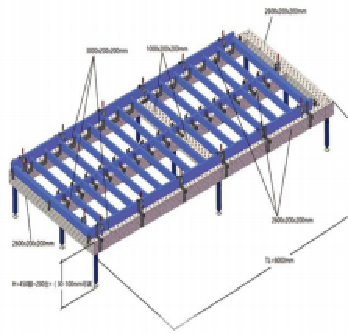

- 方形盒子的便捷连接可以轻松形成框架结构。
- 采用不同的支撑组合可以形成类似的桌子基础。
- 有效工作面 5
- 规格范围广泛，最大可达 4000 毫米
- 超长垂直使用时，可使用角铁支撑以增强强度。
D28 系列
| L (mm) | W (mm) | H (mm) |
| 500 | 200 | 200 |
| 1000 | 200 | 200 |
| 1200 | 200 | 200 |
| 1500 | 200 | 200 |
| 2000 | 200 | 200 |
| 2400 | 200 | 200 |
| 3000 | 200 | 200 |
| 4000 | 200 | 200 |
| L (mm) | W (mm) | H (mm) |
| 500 | 400 | 200 |
| 1000 | 400 | 200 |
| 1200 | 400 | 200 |
| 1500 | 400 | 200 |
| 2000 | 400 | 200 |
| 2400 | 400 | 200 |
| 3000 | 400 | 200 |
| 4000 | 400 | 200 |
D28 系列
| L (mm) | W (mm) | H (mm) |
| 500 | 100 | 100 |
| 1000 | 100 | 100 |
| 1500 | 100 | 100 |
L 方形盒子
- 4 个有效工作面
- 球场边
- 它有四个面，所有面都可以模块化扩展和组合。
- 规格范围广泛，最大可达 2000 毫米
- 超长垂直使用时，可使用角铁支撑以增强强度。 support Angle iron to increase strength
| D28 系列 | L (mm) | W (mm) | H (mm) |
| 500 | 200 | 100 | |
| 1000 | 200 | 100 | |
| 1200 | 200 | 100 | |
| 1500 | 200 | 100 | |
| 2000 | 200 | 100 |
| D16 系列 | L (mm) | W (mm) | H (mm) |
| 200 | 100 | 50 | |
| 300 | 100 | 50 | |
| 500 | 100 | 50 |

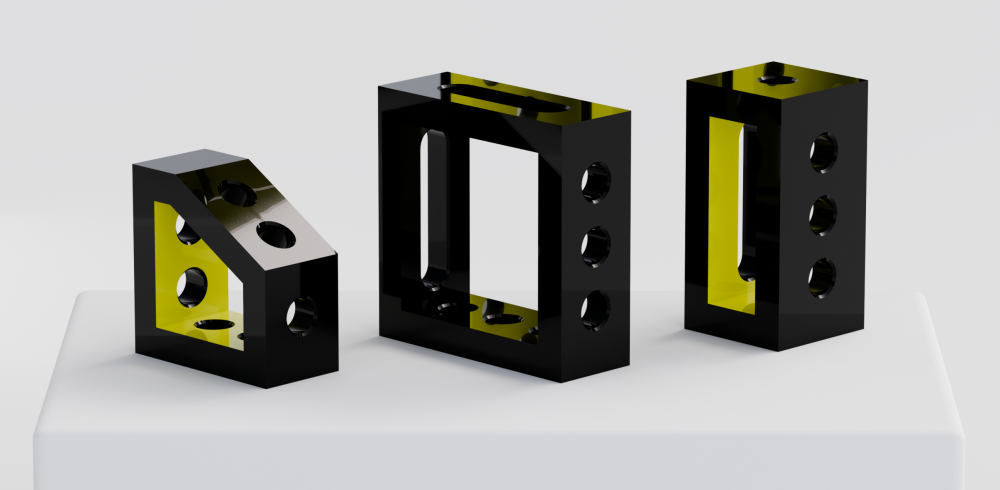

框架支撑
规格 (mm): 200*200*75
规格 (mm): 200*150*75
规格(mm): 200*100*75
规格(mm): 200*100*100
规格(mm): 200*150*100
规格(mm): 200*100*100

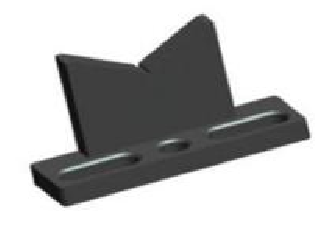

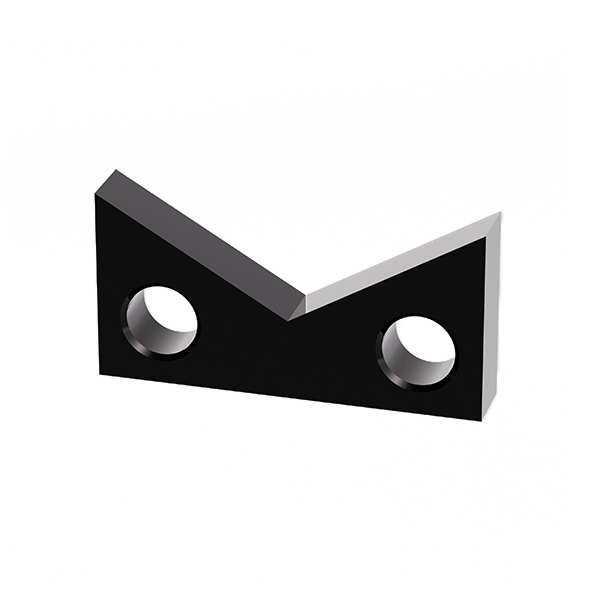

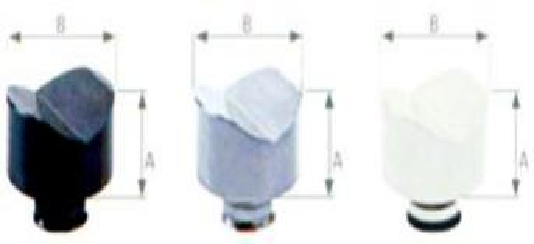

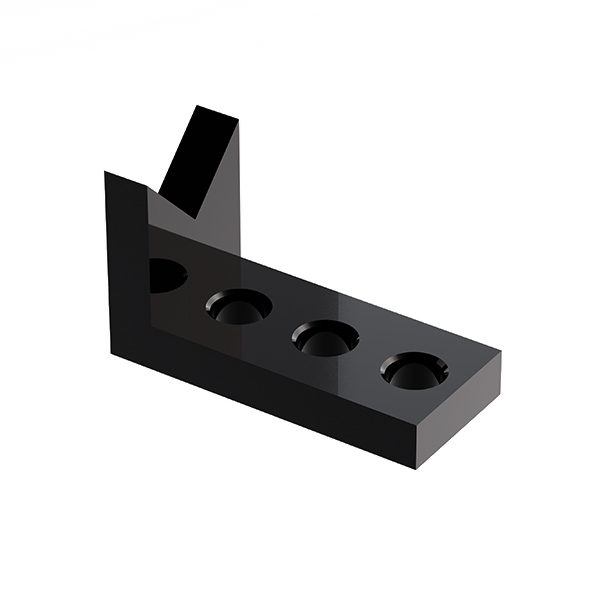

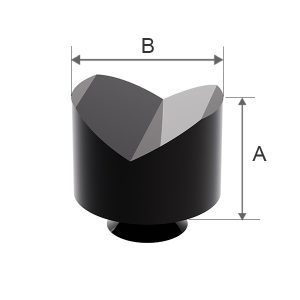

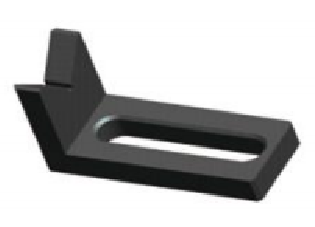

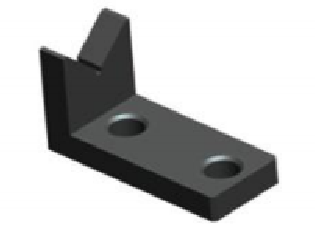

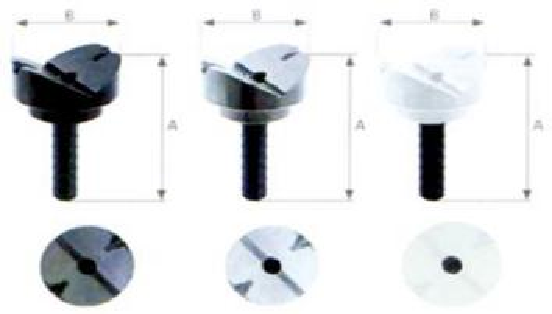

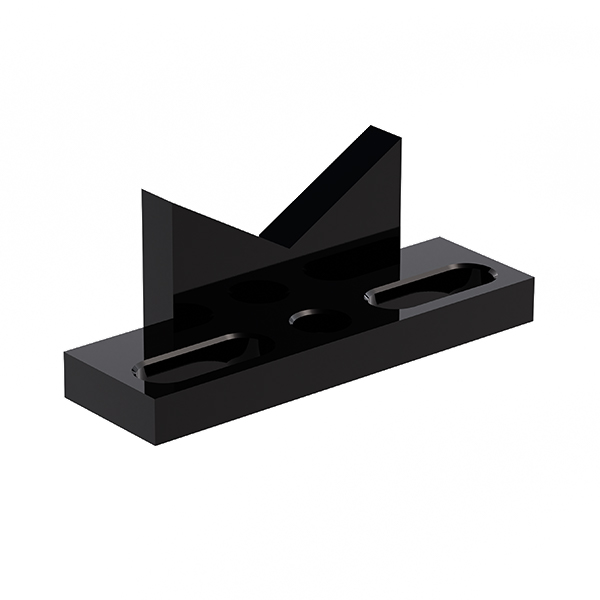

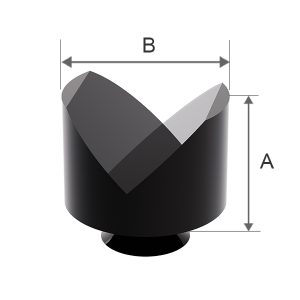

V型定位元件
- 对于 cong 位置的一部分
- 使用不同直径的管件可以选择不同的角度
- V形块连接成一个整体，并采用螺纹连接。
- 材料可分为尼龙、铁等。
- 将角度调整为单一角度、交叉角度、组合角度或复合角度
D16 系列
| A (mm) | B (mm) | < ( ) |
| 35 | 50 | 120 |
| A (mm) | B (mm) | < ( ) |
| 50 | 80 | 120 |
D28 系列
| A (mm) | B (mm) | < ( ) |
| 180 | 80 | 90 |
| 190 | 110 | 120 |
| A (mm) | B (mm) | < ( ) |
| 50 | 58 | 120 |
| 50 | 58 | 90 |

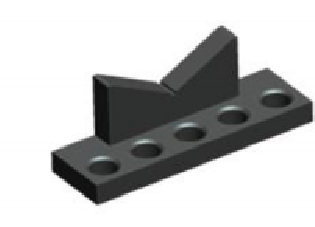

V型角铁
规格 (mm) 150*75*25*120°
规格(mm)
250*100*75*120 °
规格(mm)
175*100*75*90 °
规格(mm)
175*100*75*90 °
规格(mm)
175*100*75*90 °
规格(mm)
250*150*75*120 °
规格(mm)
250*100*75*120 °

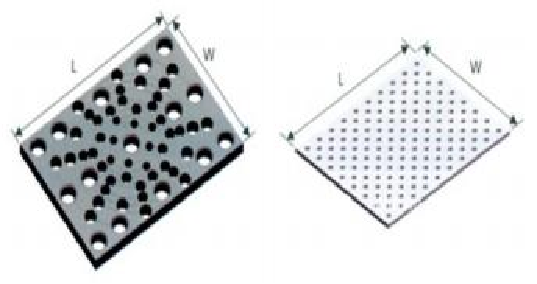

法兰定位板
| D28 法兰盘 ANSI 150RF | ||
| 长度 (mm) | 宽度 (mm) | 厚度 |
| 350 | 250 | 25 |
| 550 | 350 | 25 |
- 法兰盘的制造符合GB、JIS、ANSI、ANSI150RF、ANSI300RF、ANSI600RF等标准。
- 适用于不同的压力要求、不同的管径、不同的国家标准

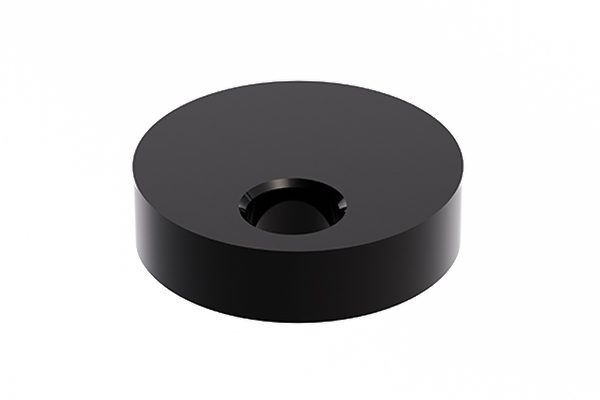

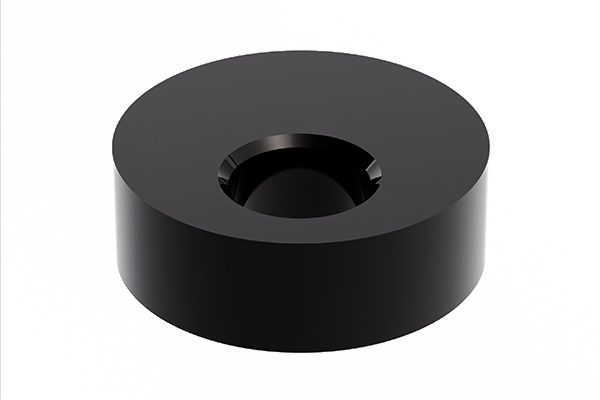

偏心定位板
D28 系列
D16 系列

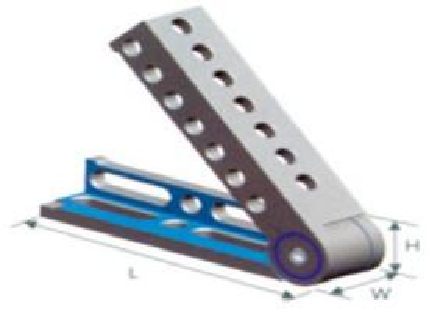

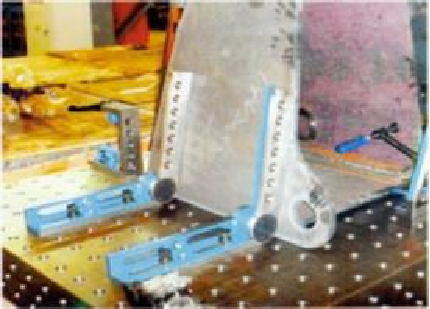

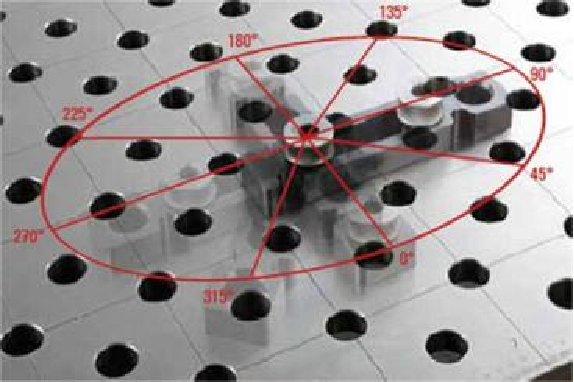

角度装置
- 可将角度调整至 0 至 225 度之间的任意角度。
- 它可以作为基本定位部件使用。
- 清晰观察360度转盘的角度变化
- 它可以水平放置，也可以垂直放置。
- 标准孔位可以轻松与其他配件组合使用
D28 系列
| L (mm) | W (mm) | H (mm) |
| 500 | 100 | 100 |
D16 系列
| L (mm) | W (mm) | H (mm) |
| 500 | 100 | 100 |
