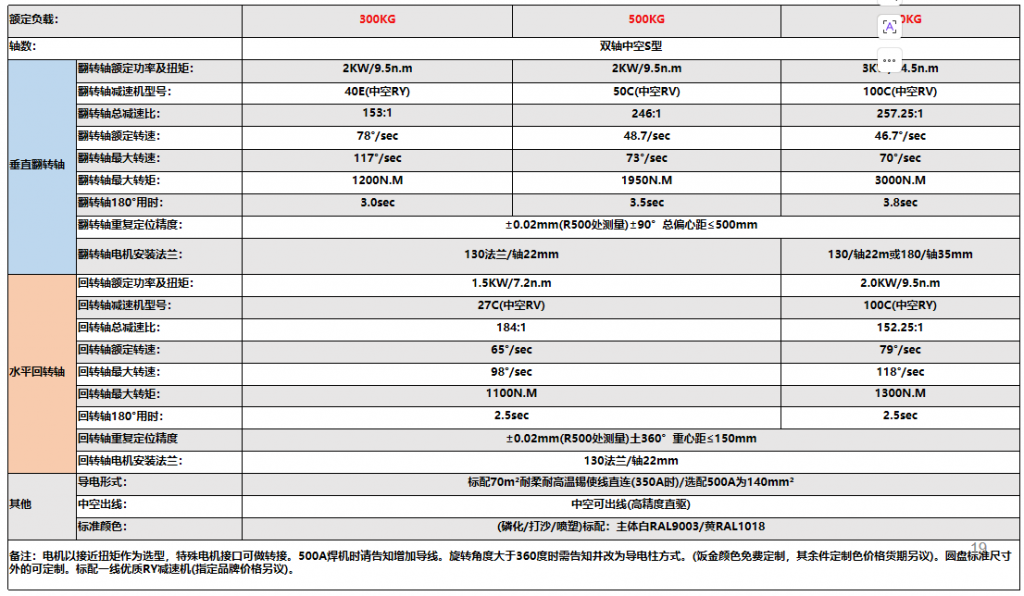

| 范围 |
规格 1 |
规范 2 |
规范 3 |
| 额定负载 |
300公斤 |
500公斤 |
1000公斤 |
| 轴的数量 |
双轴空心S型 |
| 倾斜轴额定功率和扭矩 |
2千瓦/9.5牛米 |
2千瓦/9.5牛米 |
3千瓦/14.5牛米 |
| 倾斜轴减速机型号 |
40E（空心RY） |
50C（空心房车） |
100C（空心房车） |
| 倾斜轴的整体减速比 |
153:1 |
246:1 |
257.25:1 |
| 倾斜轴额定转速 |
78°/秒 |
48.7°/秒 |
46.7°/秒 |
| 倾斜轴最大转速 |
117°/秒 |
73°/秒 |
70°/秒 |
| 倾斜轴最大扭矩 |
1200海里 |
1950N.M |
3000牛米 |
| 轴倾斜180°所需时间 |
3.0秒 |
3.5秒 |
3.8秒 |
| 反转轴重复定位精度 |
±0.02mm（R500处测量）±90° 总偏心率≤500mm |
| 换向轴电机安装法兰 |
130 法兰/轴 22mm |
130 法兰/轴 22mm |
130/轴径 22 毫米或 180/轴径 35 毫米 |
| 旋转轴额定功率和扭矩 |
1.5千瓦/7.2牛米 |
1.5千瓦/7.2牛米 |
2.0千瓦/9.5牛米 |
| 旋转轴减速器模型 |
27C（空心RV） |
27C（空心RY） |
100C（空心RY） |
| 旋转轴总减速比 |
184:1 |
184:1 |
152.25:1 |
| 旋转轴额定转速 |
65°/秒 |
65°/秒 |
79°/秒 |
| 旋转轴最大转速 |
98°/秒 |
98°/秒 |
118°/秒 |
| 旋转轴最大扭矩 |
1100海里 |
1100海里 |
1300海里 |
| 旋转轴 180° 时间 |
2.5秒 |
2.5秒 |
2.5秒 |
| 旋转轴重复性和中心距 |
±0.02毫米（R500下测量）±360° / 中心距≤150毫米 |
| 旋转轴电机安装法兰 |
130 法兰/轴 22mm |
| 电导率 |
标准配置为70mm²柔性耐高温焊锡线直接连接（350A）/可选配140mm²焊锡线（500A） |
| 空心电缆出口 |
空心电缆出口（高精度直驱） |
| 标准色 |
（磷化/喷砂/粉末涂装）标准：主体白色 RAL9003 / 黄色 RAL1018 |
| 笔记 |
电机选型基于近似扭矩；特殊电机接口可进行适配。使用500A焊机时，请告知我们额外的接线需求。旋转角度大于360°时，请告知我们并更换为导电柱连接方式。（金色定制免费；其他部件的定制颜色和交货时间可协商）。标准尺寸以外的圆盘可定制。标准配置包含一个高品质RY减速机（指定品牌价格可协商）。 |
