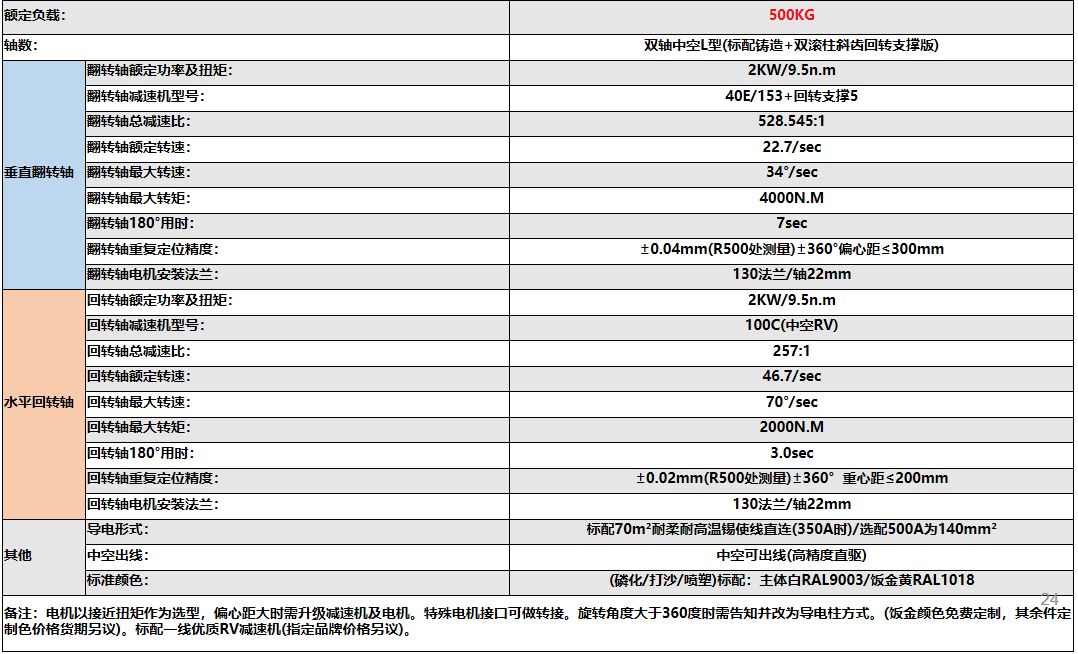

| 范围 |
规格 |
| 额定负载 |
500公斤 |
| 轴的数量 |

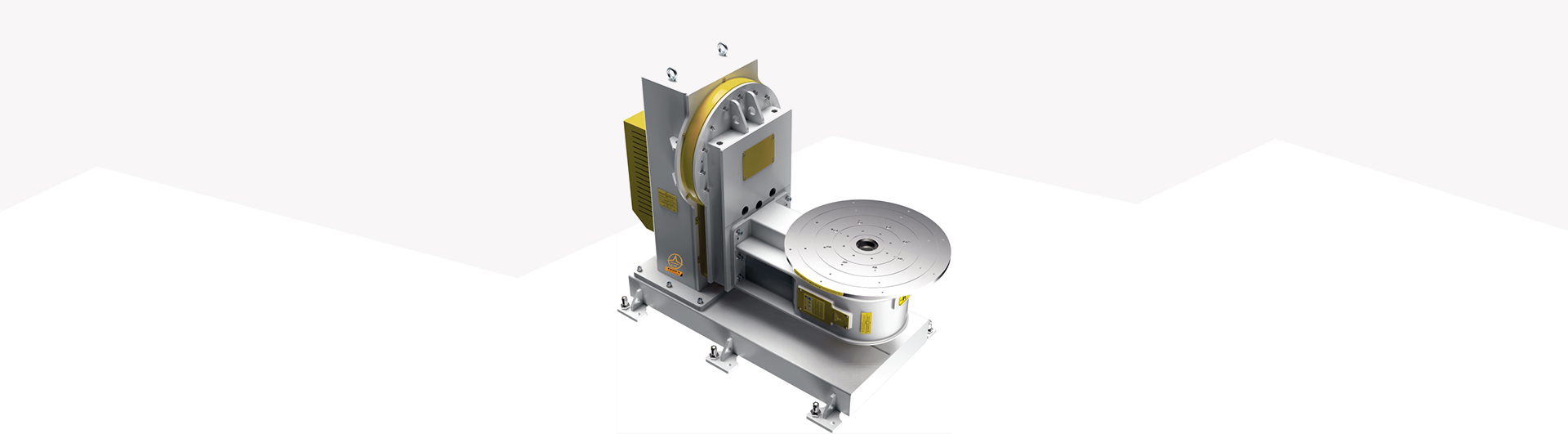

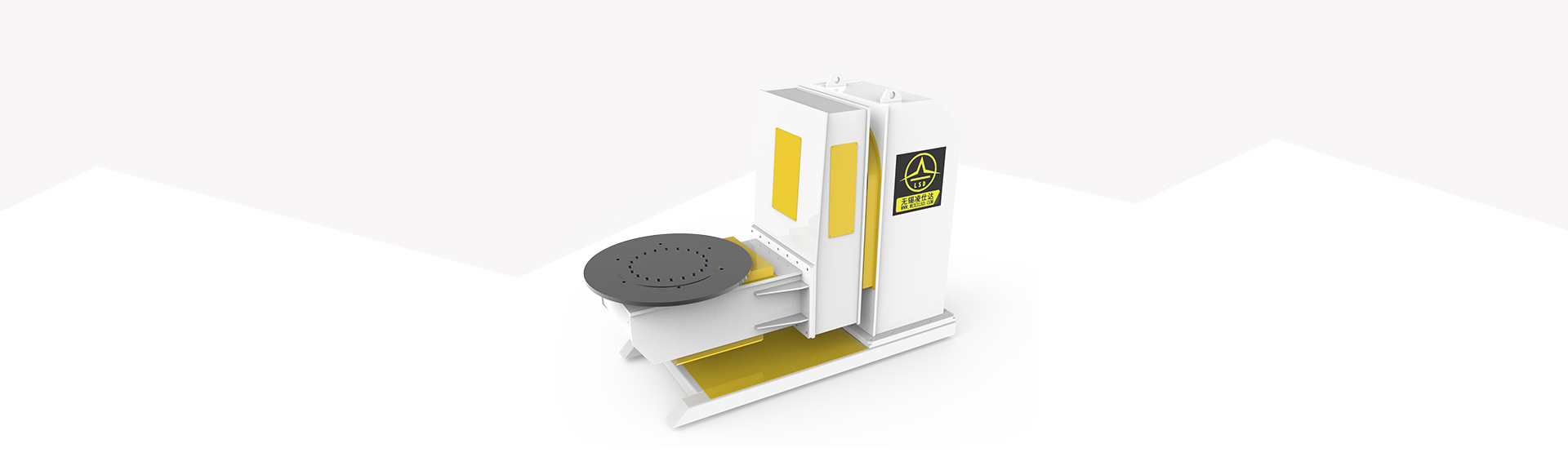

双轴空心L型（标准配置，带铸件+双滚子螺旋齿轮旋转支撑） |
| 倾斜轴额定功率和扭矩 |
2千瓦/9.5牛米 |
| 倾斜轴减速机型号 |
40E/153 + 旋转支撑 5 |
| 倾斜轴的总减速比 |
528.545:1 |
| 倾斜轴额定转速 |
22.7°/秒 |
| 倾斜轴最大转速 |
34°/秒 |
| 倾斜轴最大扭矩 |
4000牛米 |
| 倾斜轴旋转180°所需时间 |
7秒 |
| 倾斜轴重复性 |
±0.04mm（R500处测量）±360°偏心率≤300mm |
| 倾斜轴电机安装法兰 |
130 法兰/轴 22mm |
| 旋转轴额定功率和扭矩 |
2千瓦/9.5牛米 |
| 旋转轴减速器型号 |
100C（空心房车） |
| 旋转轴的总减速比 |
257:1 |
| 旋转轴额定转速 |
46.7°/秒 |
| 旋转轴最大转速 |
70°/秒 |
| 旋转轴最大扭矩 |
2000海里 |
| 旋转180°的时间 |
3.0秒 |
| 旋转轴重复性 |
±0.02毫米（R500下测量）±360° |
| 重心 |
≤200毫米 |
| 旋转轴电机安装法兰 |
130 法兰/轴 22mm |
| 传导类型 |
标准配置为70mm²柔性耐高温镀锡线，用于直接连接（350A）/可选配140mm²线，用于500A |
| 空心电缆出口 |
空心电缆出口（高精度直驱） |
| 标准色 |
（磷化/喷砂/粉末涂装）标准：主体白色 RAL9003 / 米金色 RAL1018 |
| 笔记 |
电机选型主要依据扭矩估算；若偏心距较大，则需升级减速器和电机。可适配特殊电机接口。若旋转角度大于360°，请告知我们，我们将改为导电柱设计。（金色可免费定制；其他定制颜色价格及交货期可协商）。标准配置包含一台顶级高品质房车减速器（指定品牌价格可协商）。 |
